1、产物界说

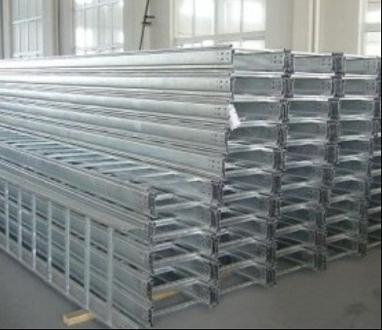

电缆桥架（电缆托架）是由托盘或梯架的直线段、弯通、组件以及托臂（臂式支架）、吊架等组成具有密接支承电缆的刚性结构系统之全称。
2、产物选用要点
1）电缆桥架、线槽及其支吊架使用在有腐蚀性情况中，应接纳耐腐蚀的刚性质料制造，或接纳防腐蚀处置惩罚，防腐蚀处置惩罚方式应满足工程情况和耐久性的要求。
2）电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等质料组成关闭或半关闭式结构，并接纳在桥架及其支吊架外貌涂刷防火涂层等措施，其整体耐火性能应满足国家有关规范或尺度的要求。
3）在工程防火要求较高的场所，不宜接纳铝合金电缆桥架。
4）电缆梯架宽度和高度的选择应切合填充率的要求，电缆的梯架的填充率在一般情况下，电力电缆可取40%～50%，控制电缆可取50%～70%，且宜预留10%～25%工程生长裕量。
5）在选择电缆梯架的荷载品级时，电缆桥架的事情均布荷载不应大于所选电缆桥架荷载品级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不即是2m 时，则事情均布荷载应满足要求。
6）种种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。
安装要点1）电缆桥架及线槽敷设走向应短捷，并应尽量沿墙、沿柱或沿梁敷设。
2）凭据电缆桥架及线槽敷设走向，向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时，所需预埋钢板位置及荷载。而且应与工艺专业、水暖专业及动力专业相协调。
3）地面内暗装金属线槽布线，在设计时应与土建专业密切配合，以便凭据差异的结构型式和修建结构，合理确定线路路径和设备选型。
4）差异电压、差异用途的电缆不宜敷设在同一层电缆桥架内：
（1）1kV 以上和1kV 及以下的电缆；
（2）同一路径向一级负荷供电的双回路电缆；
（3）应急照明和其他照明的电缆；
（4）电力、控制和电信电缆。若差异品级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。
5）在工程条件下安装或检验不需考虑附加集中荷载时，电缆梯架、托盘的事情均布荷载按电缆自重均匀漫衍盘算。
6）电缆桥架不宜与下列管道平行敷设，当无法制止时，电缆桥架的位置应切合下列划定，或接纳相应防护措施。
